Thông tin chi tiết sản phẩm:
|
| Loại sợi: | G657A1 | loại trình kết nối: | SC/LC/FC/ST |
|---|---|---|---|
| bước sóng: | 1260-1650nm | Chiều dài: | 0,5m/1m/Tùy chỉnh |
| Loại: | loại ống thép | Đăng kí: | FTTH FTTB FTTX PON CATV |
| Làm nổi bật: | Bộ chia sợi PLC 1x8 ống thép,Bộ chia sợi PLC SC/APC 1x8,Bộ chia PLC sợi quang SC/APC |
||

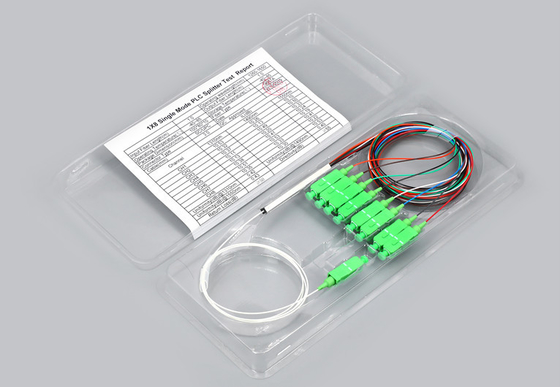

Loại ống thép 1*8 với đầu nối SC/APC Bộ chia tín hiệu PLC sợi quang
Bộ chia PLC Mô tả
Bộ phân phối quang học ánh sáng ống dẫn sóng phẳng (PLC Splitter), là một loại thiết bị quang học tích hợp ống dẫn sóng phẳng, nó có thể là 1260nm ~ 1650nm, một loạt các bước sóng dự trữ năng lượng ánh sáng trong hiện thực, việc phân phối dải bước sóng bao gồm công nghệ EPON được sử dụng 1310nm, 1490nm và 1550nm ba bước sóng.Đặc biệt thích hợp cho công nghệ truy cập mạng quang thụ động EPON Ethernet Hệ thống mạng cáp quang FTTP, sử dụng bộ phân phối quang thụ động (POS) băng thông rộng
Tính năng bộ chia PLC
1. Mất chèn thấp và PDL thấp
2. Chia nguồn đồng đều
3. Độ tin cậy cao
4. Ổn định môi trường tuyệt vời
5. Kích thước nhỏ gọn và nhiều gói khác nhau
Ứng dụng bộ chia PLC
1. Hệ thống FTTx
2. Hệ thống kỹ thuật số, hybrid và AM-Video
3. Mạng LAN, WAN và Metro
4. Hệ thống CATV
5. Các ứng dụng khác trong hệ thống cáp quang
Thông số kỹ thuật bộ chia PLC
| Người mẫu | Đường kính ống đầu ra | Chiều dài sợi đầu vào/đầu ra | Kích thước ống |
| bộ chia 1×2 | 0,25mm/0,9mm | 1M | 4mm*7mm*50mm |
| bộ chia 1×4 | 0,25mm/0,9mm | 1M | 4mm*7mm*50mm |
| bộ chia 1×8 | 0,25mm/0,9mm | 1M | 4mm*7mm*60mm |
| bộ chia 1×16 | 0,25mm/0,9mm | 1M | 4mm*12mm*60mm |
| bộ chia 1×32 | 0,25mm/0,9mm | 1M | 6mm*20mm*80mm |
| bộ chia 1×64 | 0,25mm/0,9mm | 1M | 6mm*40mm*100mm |
1×N plc Bộ chia (Đo Tại phòng nhiệt độ Và loại trừ kết nối sự mất mát)
| Kiểu | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | |
| Bước sóng hoạt động (nm) | 1260-1650nm | ||||||
| Mất chèn (dB) | tối đa | 3,8 | 7.2 | 10.2 | 13,5 | 16,5 | 20,5 |
| Mất đồng nhất (dB) | tối đa | 0,5 | 0,6 | 0,8 | 1.0 | 1,5 | 2.0 |
| Mất mát trở lại (dB) | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | |
| Mất phân cực phụ thuộc (dB) | tối đa | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,4 |
| Định hướng (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | |
| Loại sợi | Corning smf-28e hoặc chỉ định của khách hàng | ||||||
| Suy hao phụ thuộc bước sóng (dB) | tối đa | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 |
|
Tổn thất tương quan nhiệt độ-40～85℃(dB) |
giá trị điển hình | 0,2 | 0,2 | 0,3 | 0,4 | 0,4 | 0,4 |
| tối đa | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |
| Nhiệt độ làm việc (℃) | -40～85℃ | ||||||
| Nhiệt độ lưu trữ (℃) | -40～85℃ | ||||||
2×N plc Bộ chia (Đo Tại phòng nhiệt độ Và loại trừ kết nối sự mất mát)
| kiểu | 2x2 | 2x4 | 2×8 | 2×16 | 2×32 | 2×64 | |
| Bước sóng hoạt động (nm) | 1260-1650 | ||||||
| Mất chèn (dB) | tối đa | 4.0 | 7.4 | 10,5 | 13,9 | 17,0 | 20,5 |
| Mất đồng nhất (dB) | tối đa | 0,5 | 0,6 | 0,8 | 1.0 | 1,5 | 2.0 |
| Mất mát trở lại (dB) | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | |
| Mất phân cực phụ thuộc (dB) | tối đa | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,4 |
| Định hướng (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | |
| Loại sợi | Corning smf-28e G657A1 hoặc chỉ định của khách hàng | ||||||
| Suy hao phụ thuộc bước sóng (dB) | tối đa | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 |
|
Tổn thất tương quan nhiệt độ-40～85℃(dB) |
giá trị điển hình | 0,2 | 0,2 | 0,3 | 0,4 | 0,4 | 0,4 |
| tối đa | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |
| Nhiệt độ làm việc (℃) | -40～85℃ | ||||||
| Nhiệt độ lưu trữ (℃) | -40～85℃ | ||||||
